掌握核心技术：一文教你精通扩散硅变送器测定！

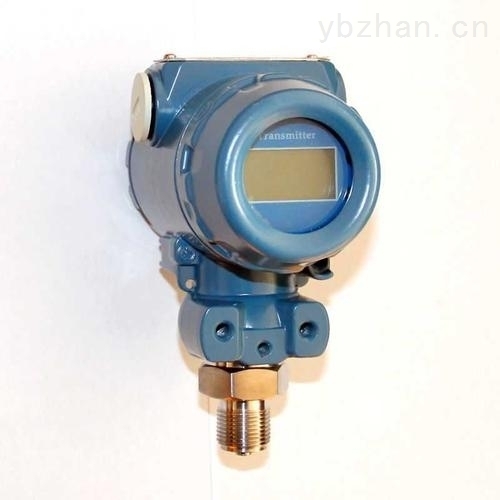

　　扩散硅变送器是一种基于压阻效应原理工作的压力测量设备，广泛应用于工业自动化、石油化工、电力、冶金等领域，用于测量液体、气体等介质的压力、液位等参数。其核心元件是扩散硅压力传感器，采用单晶硅材料制成。通过微机电加工技术，在硅片特定方向上制作弹性部件，并集成四个阻值相等的力敏电阻，连接成惠斯登电桥。当被测介质的压力作用于传感器膜片时，膜片产生微位移，导致电阻值变化，电桥输出与压力成线性比例的电压信号，再经电子线路放大并转换为标准电流信号（如420mA）输出。

　　扩散硅变送器是一种常用的压力测量设备，其测定步骤如下：

　　1、检查外观与接线：查看变送器外壳有无损坏、变形，铭牌标识是否清晰完整，包括测量范围、精度等级、电源要求、输出信号类型等信息。根据变送器的接线图，确保电源线、信号线连接正确且牢固。一般扩散硅压力变送器采用三线制或四线制接线，注意区分电源正负极和信号线，避免接错导致损坏。

　　2、零点校准（可选）：在变送器未受压且环境温度稳定的情况下进行。若变送器有零点调节电位器，可将其置于中间位置附近作为初始状态。通过调节零点电位器，使变送器输出信号为对应零点的标准值（如420mA输出时，调整至4mA；15V输出时，调整至1V）。部分智能型变送器可通过专用的配置软件或操作界面进行零点校准设置。

　　3、施加压力并记录数据：根据变送器的量程，选择合适的压力源，如压力泵、气压瓶等。确保压力源能够稳定地提供所需的压力，并且压力精度满足测试要求。从低到高逐步施加压力，每次增加一定的压力值（如量程的1020），并在每个压力点稳定一段时间（通常为几分钟），让变送器充分响应。在每个压力点稳定后，使用高精度的电流表或电压表读取变送器的输出信号值，并记录在表格中，同时记录对应的压力值。

　　4、满量程校准：当压力达到变送器的满量程时，保持压力稳定。通过调节变送器上的满量程调节电位器或在配置软件中设置相关参数，使变送器的输出信号达到满量程对应的标准值（如420mA输出时为20mA；15V输出时为5V）。重复上述加压和记录过程，检查校准后的线性度和准确性。

　　5、回程测试（可选）：从满量程压力开始，逐步降低压力，同样每次减少一定的压力值，在每个压力点稳定后读取并记录输出信号值。

　　6、连接测试设备：将变送器连接到PLC或二级显示器等设备，并为其供电。之后测试它对压力变化的响应速度和灵敏度，观察输出信号是否正常变化。

　　7、吹气反应测试：通过对传感器吹气，模拟外界压力的改变，观察输出信号是否有相应的变化，以此判断传感器是否能够正确反应外界压力的改变。

　　8、温度补偿（可选但建议）：先得到当前的温度值，然后根据当前压力计算出理论电流输出，接着在当前温度纵轴线上找到理论电流点，该点横轴对应的电流值就是当前实际电流。为提高补偿准确度，可以适当增加温度采集点和电流采集点。
